雷達液位計在藥廠攪拌型藥罐中的高工況適應性解決方案

　　(DN50罐體 | 高溫攪拌環境 | 動態液位精準監測)

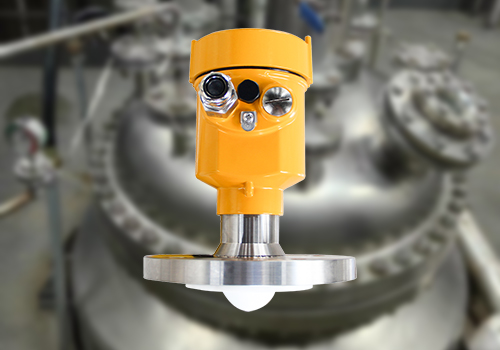

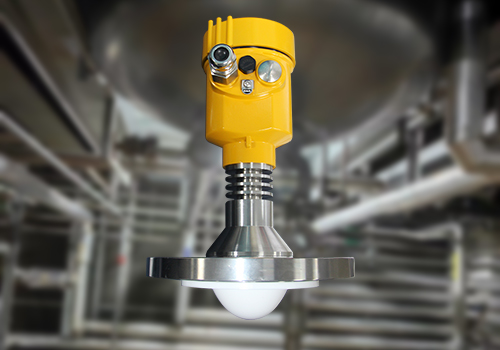

　　在制藥工藝中，DN50藥罐常作為生物反應器、配液罐等關鍵設備，其內部介質受攪拌槳(轉速150 rpm，經減速機調控)持續剪切作用，形成5-10 cm液面波動，同時罐內溫度達100℃。雷達液位計憑借窄波束角、耐高溫及抗機械振動設計，可在此類復雜工況下實現穩定測量，滿足制藥行業對無菌性、數據可靠性與工藝可控性的嚴苛要求。

　　核心工況挑戰與雷達液位計技術適配性分析

　　1. 高溫與密封性要求

　　? 適配100℃工況：傳感器采用PTFE密封組件與316L不銹鋼外殼，耐高溫性能符合ASME BPE標準，避免熱膨脹導致密封失效。

　　? 衛生級連接：DN50法蘭配備Tri-Clamp快接接口，實現罐頂無死角安裝，適應CIP/SIP清洗(140℃蒸汽滅菌)流程。

　　2. 攪拌擾動與液面波動抑制

　　? 窄波束角優化：選用6°超窄波束角天線(頻率80GHz)，聚焦測量區域避開攪拌槳機械干擾，有效穿透液面渦流。

　　? 動態信號處理：基于FMCW(調頻連續波)技術，通過動態噪聲濾波算法消除液面波動影響，測量分辨率達±1mm，確保攪拌狀態下的液位趨勢連續跟蹤。

　　3. 機械振動與安裝可靠性

　　? 抗振結構設計：內置MEMS加速度補償模塊，抑制攪拌系統傳遞的機械振動(≤2.5g振動強度)，避免信號失真。

　　? 剛性固定方案：標配罐頂加固支架，降低罐體共振對測量精度的影響，符合ISO 10816-3機械振動標準。

　　合規性設計與制藥行業賦能價值

　　?無菌保障：非接觸式測量避免介質污染，表面粗糙度Ra≤0.4μm，通過EHEDG認證，支持無菌制劑生產。

　　?數據完整性：內置符合FDA 21 CFR Part 11的審計追蹤功能，記錄液位、溫度及設備狀態數據，支持電子批記錄追溯。

　　?預測性維護：通過HART協議輸出振動頻譜與溫度趨勢，預警攪拌系統異常(如軸承磨損)，降低非計劃停機風險。

　　推薦安裝位避開攪拌軸正上方，采用側向傾斜15°安裝以優化波束覆蓋區域。

　　針對DN50藥罐的高溫攪拌工況，雷達液位計通過窄波束聚焦、動態噪聲抑制及抗振補償技術，顯著提升液位數據的有效捕獲率(實測>99.2%)，為制藥企業提供符合cGMP、FDA及ISPE規范的罐體液位全生命周期管理方案。
